深圳新聞網2019年9月3日訊 近日，超強臺風利奇馬登陸浙江，北上山東，所到之處，一片狼藉、滿目蒼夷。8月的深圳同樣迎來了臺風和強降雨季，狂風暴雨肆虐不斷，但位于寶安大空港新城片區的深圳國際會展中心卻安然無恙、毫發無損。其實早在去年，深圳國際會展中心還處于建設期就已成功抵御了風王“山竹”的嚴峻考驗。
為什么這座深圳新展館能無懼超強臺風的侵襲？除了在設計上多方借鑒吸收世界先進展館的經驗并緊密結合本地實際，在兼顧美觀造型和強大功能的同時，特別針對項目地處臺風地帶專門制定了高標準應對方案；同時還在建設上嚴格工程管理，狠抓施工細節，嚴控工程質量，真正實現了國際一流的設計和建設。其中，深圳國際會展中心最重要的抗臺風法寶之一就是它的超級“鎧甲”——幕墻。那么，這件“超級鎧甲”到底有何獨特之處呢？
深圳國際會展中心幕墻項目負責人介紹：展館的幕墻項目分為展廳、中廊和登錄大廳，共70多萬平方米，相當于近50個平安大廈、近10個華潤春筍的幕墻。如此大規模項目，從藍圖設計到施工完成，歷時僅一年半，工期雖短，卻能保證在質量與性能上遠超同類建筑，其抗風壓、防變形、防腐蝕、水密、氣密等性能均為行業前沿。
幕墻材料：防變形能力是普通材料的2倍以上
深圳國際會展中心的建設單位深圳市招華國際會展發展有限公司的幕墻組長介紹，鑒于深圳臨海多臺風，展館幕墻按照抗3.4千帕風壓的標準建造，可以有效抵御12級臺風，遠超深圳其他建筑的抗風能力。面對如此高強度的抗風壓要求，幕墻材料必須堅不可摧。
遠遠望去，深圳國際會展中心身披“高級灰”外套，近看發現這是由一塊塊“超級大板”拼成的。據悉，這些寬1.5米、長6米的巨型鋁板比一般建筑所用鋁板厚2毫米，增加了近一倍的厚度，從而大大增強了其防變形能力。
不僅如此，項目組在材料種類的選擇上也非?？季浚耗粔θ渴褂霉I(yè)級鋁板，硬度比普通幕墻鋁板高15%，除了具備超強的抗變形、抗劃傷、防裂耐蝕能力之外，還能夠在潮濕環境中保持穩定的性能。施工方負責人表示，深圳國際會展中心幕墻鋁板的平整度是普通鋁板的3-4倍，防變形能力則至少是普通材料的2倍。

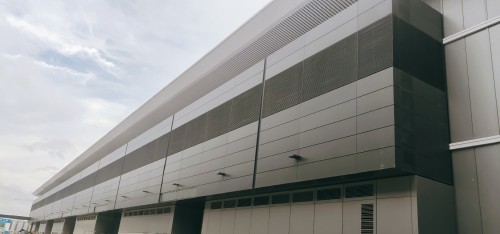

深圳國際會展中心幕墻一角
保證了“布料”的質量還不行，美觀也很重要。項目部為了選定鋁板的顏色，反復波奔于鋁板廠，來來回回試驗了十多次才最終有了“高級灰”的呈現。據介紹，光是6個標準展廳的外立面幕墻，就使用了五萬余塊鋁板，整個展館的鋁板更是不計其數。為了保證每塊鋁板的質量，質檢員直接蹲守在鋁板廠3個多月。
不單是鋁板，展館的所有幕墻材料均符合甚至高于國家標準，嚴格滿足相應性能要求。例如，在安全要求更高的登錄大廳倒V型入口、展廳間會議室等特殊位置采用具備防颶風功能、更高強度和安全性的SGP夾膠玻璃。
“防水神經系統”：超強二次防水網絡
漫步于深圳國際會展中心的中央廊道二層，陽光通過廊道頂部緊密排列的純白吊頂格柵照落下來，格柵暗影印在通透明亮的廊道里，溫馨典雅、別有格調。該標段負責人介紹，中央廊道屋面幕墻由抗擊打能力一流的夾膠鋼化玻璃和鋁板組合件構成，這些6*6米的菱形或三角形面板根據特定圖案排列，并通過螺栓牢固地?zé)o縫拼接在單層鋼結構上。材料本身的特性加上施工過程中的無縫拼接，使得屋面幕墻具備超強防水性能。此外，考慮到深圳多降水，為了進一步加強展館在遭遇暴雨時的防水性能，項目組使用了一個妙招：
鑒于幕墻連接處的膠開裂是導致幕墻漏水的主要原因，深圳市招華國際會展發展有限公司的幕墻團隊未雨綢繆，在所有屋蓋幕墻內部都搭建了一套“防水神經系統”，即“疏、堵、排”三者結合的二次防水網絡。疏，即利用建筑造型將屋面大量雨水導入排水天溝；堵，即利用高性能50級密封膠嚴實封填每塊面板之間的縫隙；排，即在面板和單層網殼之間鋪滿疏水膠條，通過這些疏水膠條將個別密封膠失效位置滲漏的雨水有組織地排出?？偠灾@個二次防水網絡可以讓透過幕墻漏進來的水都通過排水系統排出。

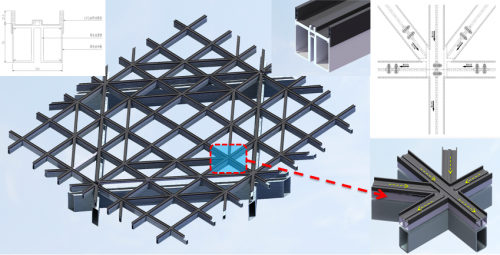

膠條二次防水構造示意圖
巧妙“人字形”百葉：既通氣防水又能抗臺風擊打
除了屋面幕墻的“防水神經系統”，令人驚嘆的還有安裝在展館立面幕墻上的“人字形”百葉，這種雙片百葉同時具備50%“空氣通風性能和95%防雨水性能。巧妙的“人字形”設計，使得風和雨水從百葉片間進入時，能夠保證空氣從向上傾斜的第一片百葉有效進入，而雨水被第二片向下傾斜的百葉擋住，并由葉片分流至兩邊的豎框里，排出下邊框?！叭俗中巍卑偃~不僅能完全阻風防雨，還具備超高強度，足以抵抗臺風暴雨的侵襲。

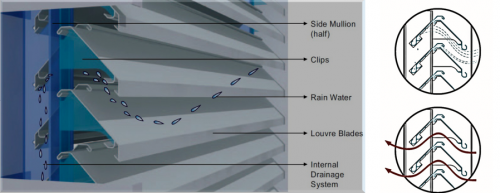

“人字形”百葉通氣防水示意圖
除了多種巧妙的防水設計之外，項目幕墻組還在本身就具備防水性能的所有鋁板和室外可視型材上進行了厚度不小于45微米的氟碳噴涂處理三涂，專門為這座超級展館增加一層防蝕護甲。
嚴絲合縫：安裝精度控制在毫米級
從15、16號展廳北面走過，視線隨墻面中央藍白相間的“絲帶”流動。這面幕墻被稱為“菱形盒子”，共由4084個小的菱形盒子有序地漸變排列組合而成，給人“海天一色”的視覺美感，與屋面寓意“海上絲綢之路”的彩色絲帶完美融合。
由于每一個小“盒子”的顏色都是獨一無二的，需要在生產階段為每一塊零件編號，并在安裝時按編號一塊一塊進行組合。更讓項目部犯難的是，在根據原有方案進行樣板安裝時，“盒子”全部下垂，原因是菱形盒子突出內層幕墻1米，難以固定支撐。后經反復研究試驗，決定在裝盒子前，在墻上做一個外觀似蜘蛛網的控制體系，為每個菱形盒子準確定位，將安裝精度控制在毫米級。
特殊立面“菱形盒子”幕墻實拍圖
開創性幕墻工藝：不僅顏值擔當還實力爆表
親眼見到這座“巨無霸”展館，并了解其超強的抗風防雨性能之后，不禁感嘆，這座秉承國際一流設計與建設理念的展館，不僅實力超強，而且還是顏值擔當。
如果有人問，在深圳國際會展中心幕墻項目中，有哪一處最能被稱為“難點突破與美感迸發的結合體”，那定非登錄大廳入口的拉索幕墻莫屬了！這面玻璃幕墻與水平地面成63°夾角，打破了常規的90°直角設計，視覺上給人強烈沖擊，帶來別具一格的靈動之感。
該標段施工負責人透露，這種傾斜幕墻與90度垂直地面的幕墻相比，安裝難度呈指數型增長，由于難度系數過高，目前國內還未出現過相同案例。為成功安裝這面傾斜幕墻并保證其的穩固性，專家們經過重重研究與實驗，最終決定采用雙層索網系統：內外兩層分別采用兩種直徑的不銹鋼拉索，嚴格按照精密計算的參數橫豎向拉緊，分別呈外凸?fàn)詈蛢?nèi)凹狀，最后用螺桿連接以錨固整面拉索玻璃幕墻。

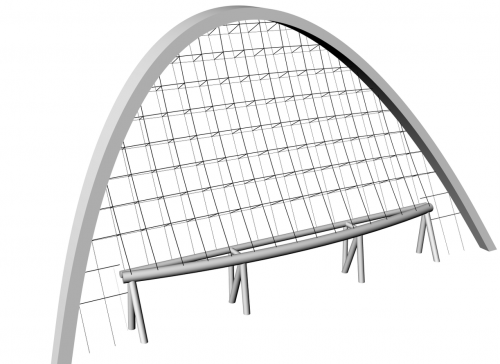

拉索幕墻施工結構示意圖
在拉索幕墻的外延曲面上，還裝飾著白色的“荷葉邊”，流動似起伏波浪，與“海上絲綢之路”的整體設計交相呼應，并能夠大面積遮擋從玻璃幕墻斜照進內部的陽光。仔細觀察，即可發現每一條波浪都是立體、帶有厚度的，且形狀各不相同，這是使用兩萬四千多塊尺寸各異的5毫米厚鋁板嚴格根據設計參數兩兩拼合而成的。由于每塊鋁板都有自己的專屬位置，且面板上的打孔處毫無規律可言，項目組精益求精，為每塊鋁板編號，并確保在拼合時嚴絲合縫逐一對應，才得以實現線條的流暢與自然。

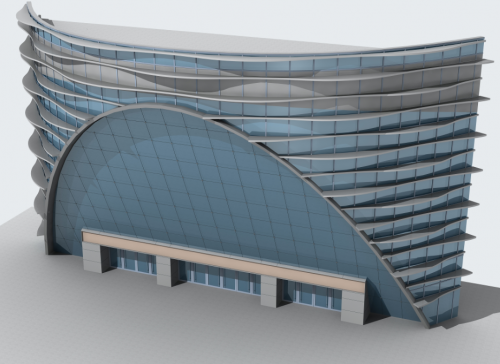

拉索幕墻效果圖
明明可以靠顏值，卻偏偏要靠實力。深圳國際會展中心的幕墻奧秘遠不只這些，這件無懼臺風暴雨的“超級鎧甲”，每一個細節都展示著國際頂尖的設計和行業前沿的建設。（吳艷）
