生活中提到“醫院”這兩個字

都會讓人眉頭一皺

流程復雜，找不到科室

氣氛壓抑，看病人太多

這幾乎是所有人到醫院的感受

地塊小，地形高差大，改造類醫療項目如何在不影響醫院運營的情況下，擴建700張床位，同時改善就醫環境，成為市建筑工務署極為關注的問題。

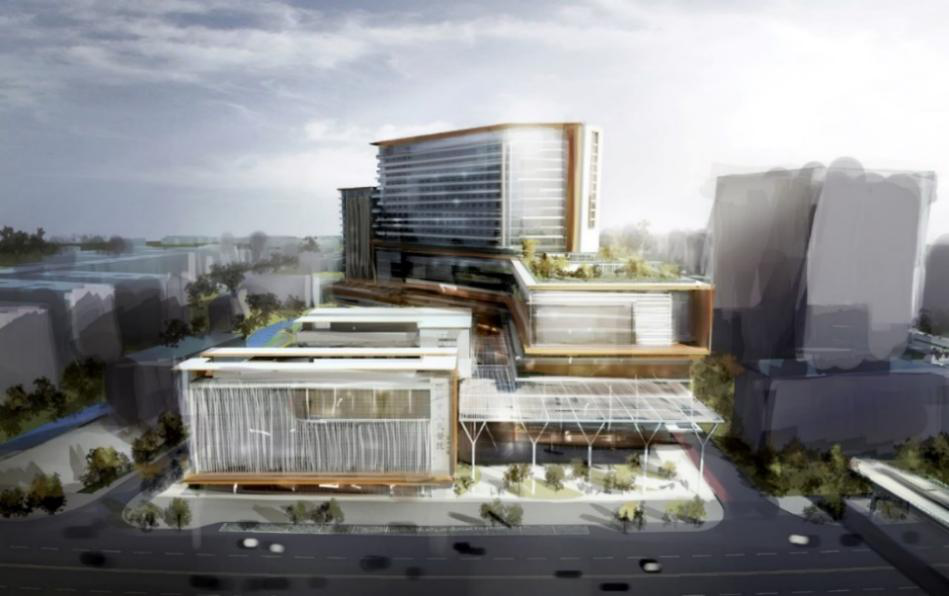

深圳市人民醫院龍華分院改擴建項目，是亞熱帶小地塊高密度高效醫院的典型范例。

該項目在國內醫院建設領域具有影響力的評選活動“2020年中國醫院建設獎”中脫穎而出，榮獲“第五屆中國十佳醫院建筑設計方案評選”第三名。

目前，深圳市人民醫院龍華分院項目在市建筑工務署的組織管理下，正開展基坑施工。

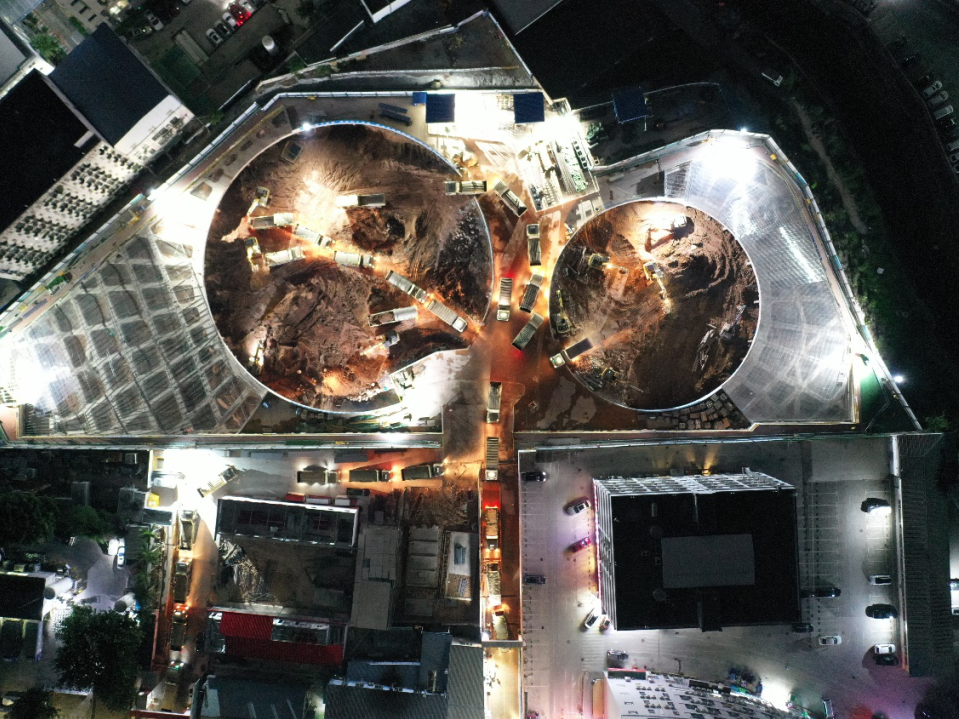

龍華分院通宵達旦的施工場景

接下來工務鵝帶大家一睹

深圳市人民醫院龍華分院

建筑設計方案的亮點

深圳市人民醫院龍華分院

坐落于龍華核心區域

作為人口密集區舊城改造的醫療項目

將通過拆除、新建和改造

從現有300張床位擴建到1000張床位

在如此有限的地塊范圍內

如何解決院內外復雜的交通

弱化地塊較大的高差

保障項目的品質

成為設計與管理的一大挑戰

1

創新·首次明標評審

本次建筑專業初步設計招標工作于2017年8月啟動，歷經4個多月努力，通過全球范圍的方案國際競賽，對投標方案優中選優，有力地保證了項目方案的高品質。累計二十多家國內外優秀的設計單位參與本項目的招標報名，其中國外設計單位多達一半以上。

為更好地了解主創設計師的設計理念，本項目在市建筑工務署方案設計招標中首次采用明標評審，由投標單位主創設計師直接向評審專家闡述設計理念，解答專家的疑惑。評標取得了很好的效果，不僅中標方案得到一致認可，評標模式也受到了專家的高度好評，為后續其他項目的招標工作提供經驗。

方案及建筑專業初步設計單位：Perkins and Will （帕金斯威爾建筑設計咨詢（上海）有限公司）

除建筑專業外的初步設計及施工圖設計單位：深圳機械院建筑設計有限公司

2

品質·多維度設計把控

市建筑工務署結合對項目情況的分析，確立了打造“人口密集區舊城改造的標桿項目”的目標，從使用需求、投資控制、進度控制、質量控制、風險管理等方面開展項目前期策劃及設計管理工作。

在市發改委、市住建局、市規劃局龍華管理局、龍華區住建局等相關職能部門及市人民醫院的大力支持下，市建筑工務署會同設計單位，合力打造高品質設計作品。

A

在狹小的高差復雜地塊內

對交通問題的處理

設計方案利用場地高差，將場地規整為兩個主要標高，形成立體交通。

地下層半室外空間

巧妙地將機動車落客區人流引入院區內的半地下層，減少對城市干道的交通壓力，緩解了醫院入口處交通的擁堵，同時，采光天窗的設置，為地下落客區引入充足的自然光，使地下落客區成為充滿生機的半室外空間。

二層架空花園平臺

利用地勢高差將人行區客流順勢通過景觀廊道帶入二層架空花園平臺，在創造了純步行花園空間的同時，也將機動車道隱藏于其下，實現人車分流。

通過智慧機械停車設計，在同等車位面積下增加建筑停車位數量；

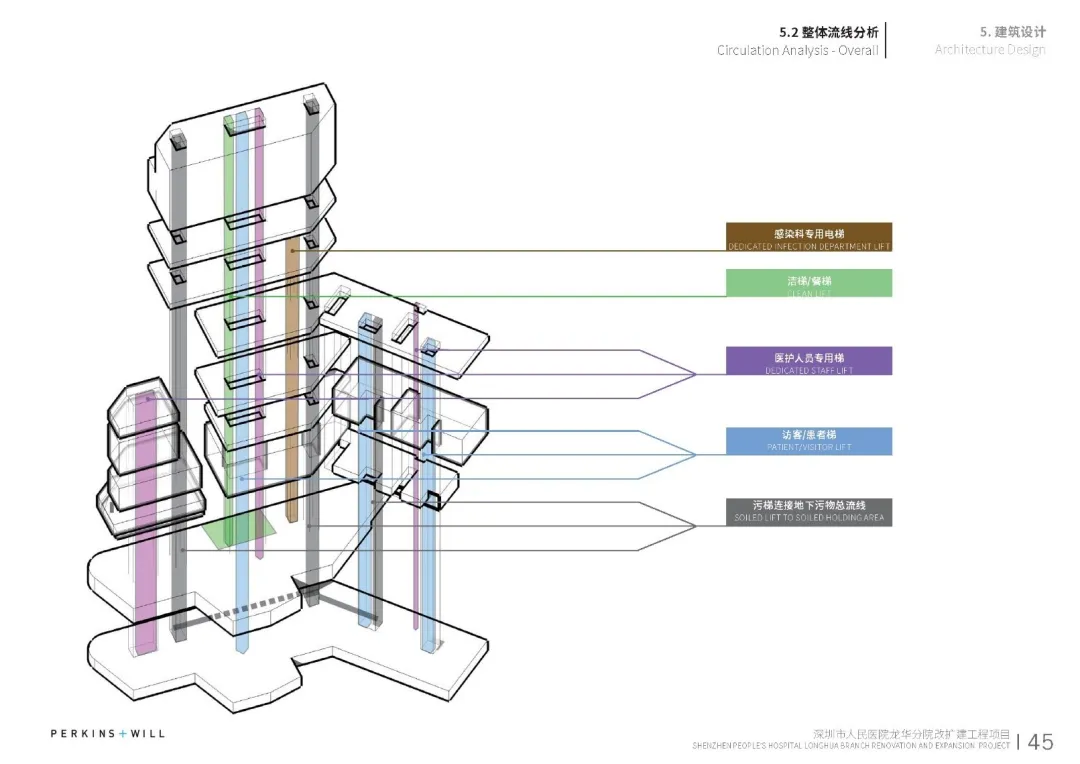

通過院區急診、門診、探視、物流等線路的分流管理，南北、東西單向行駛、院內中心環流等方式組織院內交通規劃；

在建筑中通過電梯、物流傳送系統、標識設計、醫療智能化的專項研究設計，提升就醫的便捷性和效率。

B

在高密度、高容積率情況下

對醫療流程的高效化處理

如何在醫療建筑設計中支撐醫院各功能的高效使用，是醫療建筑設計的核心。

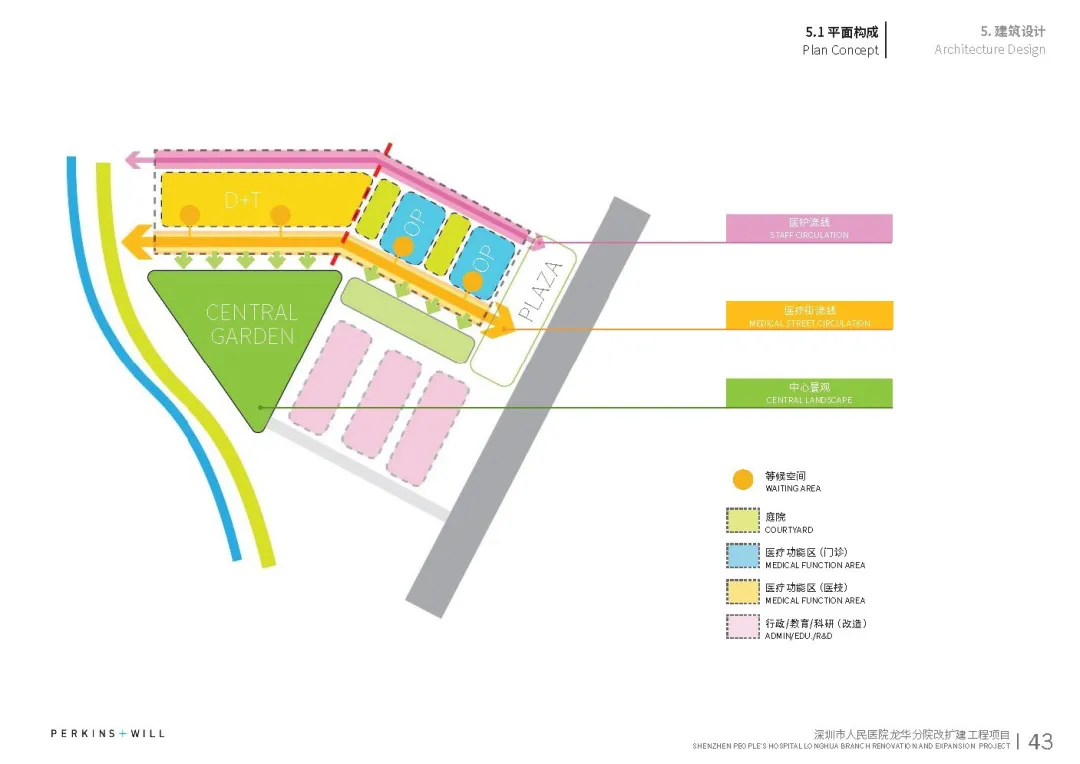

本項目在建筑功能布局方面，將整個院區的門診，醫技功能沿醫療主街展開，門急診和住院大樓可以高效共享醫技。醫療平面的前區后區清晰明確，實現了醫護、患者及污物的清晰分流，同時也使不同區域到達共享醫技的交通流線在水平及垂直均高效組織。

手術室等主要醫技科室可橫向延展，使面積與使用效率最大化，后勤綜合樓與住院塔樓房間通過統一模塊化設計，為醫院運營后的實際病床需求，提供可擴展的靈活性。

整個院區的建筑緊湊布局，既實現了醫療功能上的高效，也巧妙地在這個“小”地塊里利用盡可能長的建筑展開面，呈現出一個“大”規模的建筑體量。在合理設計醫院各功能布局，不影響醫院運營的前提下，實現騰挪、改建和擴建。

C

在擁擠城市條件下

對大體量建筑和宜人環境的處理

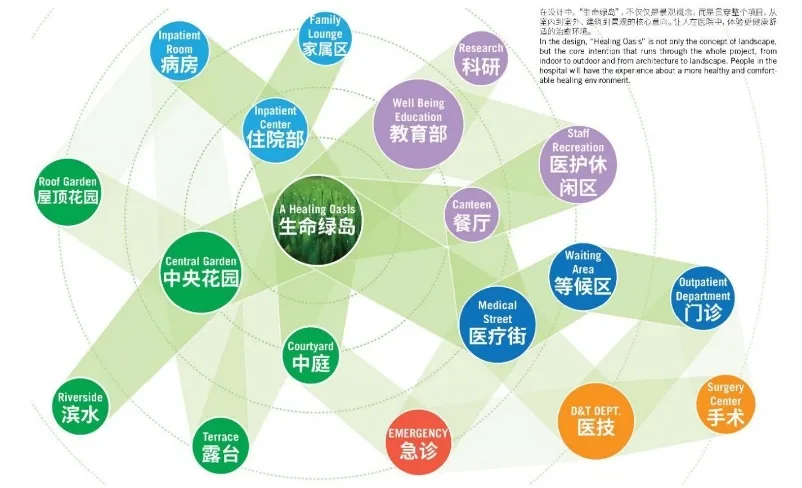

在認可設計單位提出的“生命綠島”的概念基礎上，幫助設計院團隊重新梳理景觀設計方案，在對使用人群進行分析后，以使用場景的功能需求為基礎，并結合標識設計、無障礙設計、室外消防設計等專業深化景觀方案，確保設計合理性及可行性，營造出多個良好的室外積極空間，為城市貢獻綠地。

中央花園

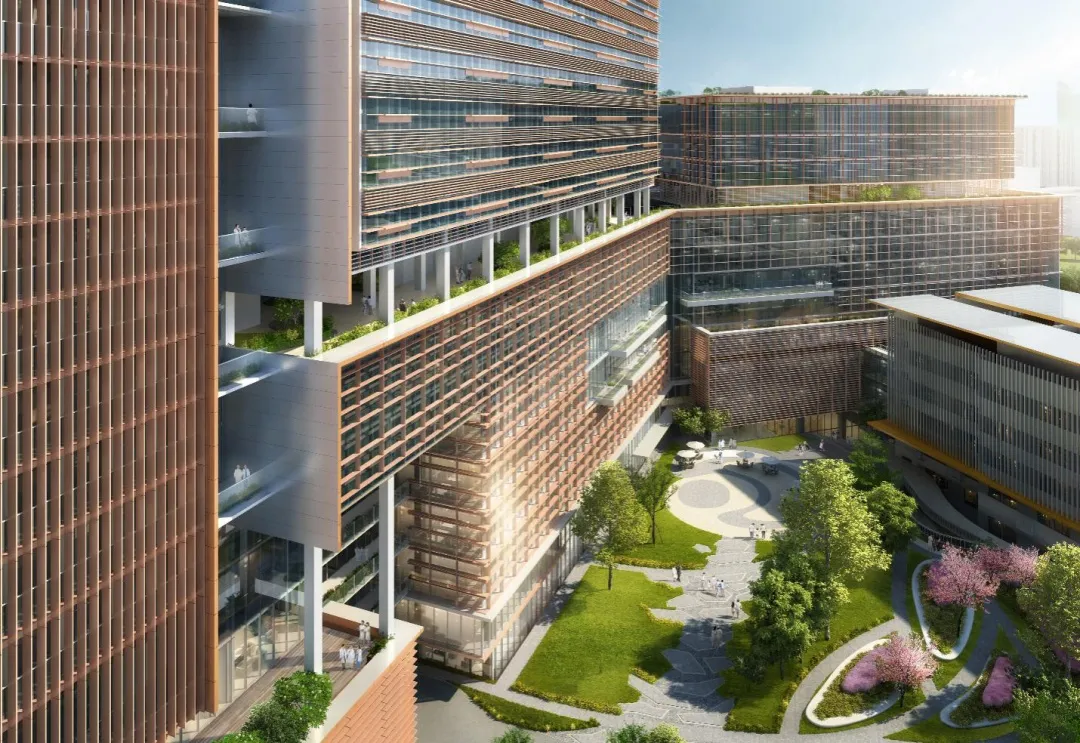

行人通過南側入口廣場進入院區，經景觀臺階，到達通過建筑形體圍合出的約2000平米的中央花園，結合景觀設計營造出人性尺度的“生命綠島”。

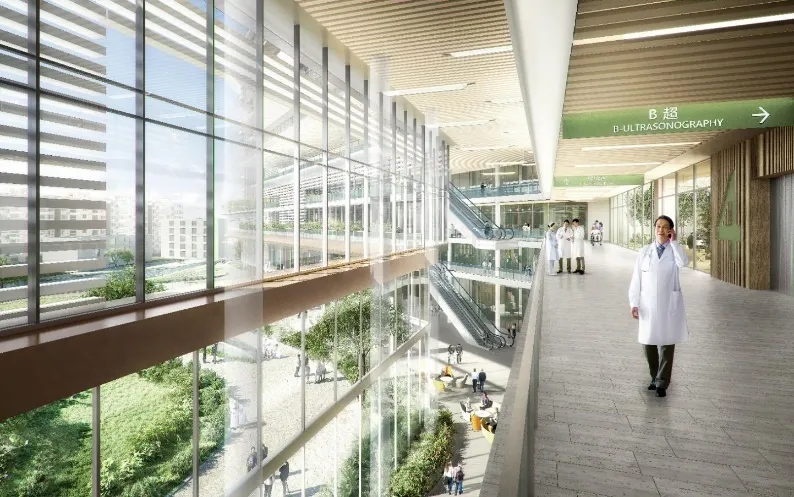

醫療街

醫療街沿中央花園布置，一側設置醫療功能及各等候空間，同時也貫穿一、二期的建設。

寬敞明亮的醫療街擁有良好的通風性能、充裕的自然采光，有效減少能耗，和中央景觀產生互動，置身其中擁有移步換景的良好體驗，有效緩解患者的憂慮緊張感。

采用駐場設計、室內設計工作坊等形式優化方案，并對材料、空間、色彩、照明、設施設備末端布置形式等方面嚴審效果，通過多輪方案的優化，不斷打磨室內溫馨的設計效果。

/設計師部分手稿/

由于場地條件苛刻，設計難度高，項目設計團隊從設計初期便全程引用BIM軟件，對場地關系、空間尺度、可實施性等方面均進行強有力的把控，同時在立面關系、體塊穿插比例等方面，通過手繪草圖及實體模型等方式進行精心推敲，從多維度對設計進行把控。

深圳市建筑工務署

克服小地塊高密度高容積率的困難

通過精心組織、精巧設計

努力呈現小地塊高效醫院的范例

在城市鋼筋水泥的生活中

市人民醫院龍華分院這座“生命綠島”

蘊含高效、治愈、生態的深遠意義

讓人們在看病時遠離城市的喧囂和壓力

靜心療養，重?zé)ㄉ鷻C(jī)

資料來源：深圳市建筑工務署工程設計管理中心、工程管理中心
